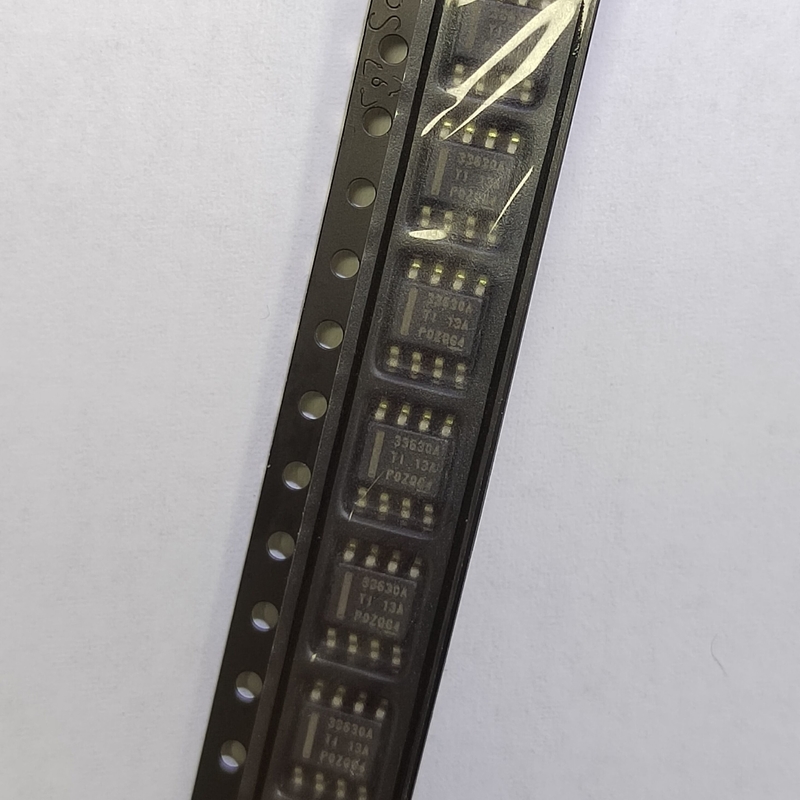

LMR33630ADDA إيجابي قابل للتعديل 1 فولت 1 الإخراج 3A 8-الطاقة SOIC باك منظم التبديل IC PMIC منظمات الجهد
LMR33630ADDA إيجابي قابل للتعديل 1 فولت 1 الإخراج 3A 8-الطاقة SOIC باك منظم التبديل IC PMIC منظمات الجهد DC DC تبديل منظمات
التطبيقات:
أنظمة قيادة المحركات: الطائرات بدون طيار ، محولات التيار المتردد ، محركات VF ، الماكينات
أنظمة أتمتة المصانع والمباني: وحدة المعالجة المركزية PLC ، والتحكم في HVAC ، والتحكم في المصعد
قوى VIN واسعة للأغراض العامة
سمات:
1 القدرة على السلامة الوظيفية - الوثائق المتاحة للمساعدة في تصميم نظام السلامة الوظيفية
مهيأ للتطبيقات الصناعية الوعرة
- مدى جهد الإدخال: 3.8 فولت إلى 36 فولت
- مدى جهد الخرج: 1 فولت إلى 24 فولت
- تيار الخرج: 3 أمبير - 75 متر مكعب / 50 مترًا مكعبات طاقة RDS-ON
- التحكم في وضع الذروة الحالي
- قصير الحد الأدنى في الوقت المحدد 68 نانوثانية
- التردد: 400 كيلو هرتز ، 1.4 ميجا هرتز ، 2.1 ميجا هرتز
- نطاق درجة حرارة التقاطع -40 درجة مئوية إلى + 125 درجة مئوية
- كهرومغناطيسية منخفضة وضوضاء تحويل منخفضة - شبكة تعويض متكاملة
انخفاض EMI وضجيج التبديل - حزمة HotRod - مسارات تيار الإدخال المتوازي
تحويل طاقة عالية عند جميع الأحمال - ذروة الكفاءة> 95٪ - تيار تشغيل هادئ منخفض يبلغ 25 µA
واجهة نظام مرنة - تمكّن الدقة والعلامة الجيدة للطاقة
استخدم وحدة TPSM53603 لتسريع وقت التسويق
قم بإنشاء تصميم مخصص باستخدام LMR33630 مع WEBENCH Power Designer
وصف:
منظم LMR33630 SIMPLE SWITCHER® هو محول DC / DC سهل الاستخدام ومتزامن ومنخفض إلى أسفل يوفر أفضل كفاءة في فئته للتطبيقات الصناعية الوعرة.يدفع LMR33630 ما يصل إلى 3 أمبير من تيار الحمل من دخل يصل إلى 36 فولت. يوفر LMR33630 كفاءة عالية في حمل الضوء ودقة إخراج في حجم حل صغير جدًا.تتيح الميزات مثل علامة الطاقة الجيدة والدقة توفير حلول مرنة وسهلة الاستخدام لمجموعة واسعة من التطبيقات.يقوم LMR33630 بطي التردد الخلفي تلقائيًا عند التحميل الخفيف لتحسين الكفاءة.يزيل التكامل معظم المكونات الخارجية ويوفر دبوسًا مصممًا لتخطيط ثنائي الفينيل متعدد الكلور بسيط.تشمل ميزات الحماية الإغلاق الحراري ، وإغلاق الجهد المنخفض للإدخال ، وحد التيار بالدورة الواحدة ، وحماية الدارة القصيرة للفواق.يتوفر LMR33630 في حزمة HSOIC ذات 8 سنون وفي حزمة 12 سنًا 3 مم × 2 مم من الجيل التالي من حزمة VQFN مع جوانب قابلة للبلل.يتوفر هذا الجهاز أيضًا في إصدار معتمد من AEC-Q100.
معلومات الجهاز :
حزمة رقم الجزء (1) حجم الجسم (اسم)
LMR33630 HSOIC (8) 5.00 ملم × 4.00 ملم
LMR33630 VQFN (12) 3.00 ملم × 2.00 ملم
|
فئة
|
الدوائر المتكاملة (المرحلية)
|
| عائلة |
PMIC - منظمات الجهد - منظمات تبديل DC
|
|
سلسلة
|
مفتاح بسيط
|
|
طرد
|
الة النفخ
|
|
حالة الجزء
|
نشيط
|
|
دور
|
انزل
|
|
تكوين الإخراج
|
إيجابي
|
|
البنية
|
دولار
|
|
نوع الإخراج
|
قابل للتعديل
|
|
عدد المخرجات
|
1
|
|
الجهد - المدخلات (دقيقة)
|
3.8 فولت
|
|
الجهد - المدخلات (الحد الأقصى)
|
36 فولت
|
|
الجهد - الناتج (دقيقة / ثابتة)
|
1 فولت
|
|
الجهد - الإخراج (الحد الأقصى)
|
24 فولت
|
|
التيار - الإخراج
|
3 أ
|
|
التردد - التبديل
|
400 كيلو هرتز
|
|
المعدل المتزامن
|
نعم
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TJ)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
8-PowerSOIC (0.154 بوصة ، عرض 3.90 ملم)
|
|
حزمة جهاز المورد
|
8-SO PowerPad
|
|
رقم المنتج الأساسي
|
LMR33630
|
جهاز خيارات حزمة التردد المصنفة الفولتية الحالية الإخراج
LMR33630ADDA DDA (8-pin HSOIC) 5 × 4 مم 400 كيلو هرتز 3 أ
LMR33630BDDA 1400 كيلو هرتز 3 أمبير قابل للتعديل
LMR33630CDDA 2100 كيلوهرتز 3 أ
LMR33630ARNX RNX (12 سنًا VQFN) 3 × 2 × 0.85 مم 400 كيلو هرتز 3 أمبير
LMR33630BRNX 1400 كيلو هرتز 3 أمبير قابل للتعديل LMR33630CRNX 2100 كيلو هرتز 3 أمبير
جميع الأبعاد اسمية
نوع حزمة الجهاز دبابيس رسم الحزمة طول SPQ (مم) العرض (مم) الارتفاع (مم)
LMR33630ADDAR SO PowerPAD DDA 8 2500366.0 364.0 50.0
LMR33630ARNXR VQFN-HR RNX 12 3000213.0 191.0 35.0
LMR33630ARNXR VQFN-HR RNX 12 3000210.0 185.0 35.0
LMR33630ARNXT VQFN-HR RNX 12250210.0 185.0 35.0
LMR33630ARNXT VQFN-HR RNX 12250213.0 191.0 35.0
LMR33630BDDAR SO PowerPAD DDA 8 2500366.0 364.0 50.0
LMR33630BRNXR VQFN-HR RNX 12 3000213.0 191.0 35.0
LMR33630BRNXR VQFN-HR RNX 12 3000210.0 185.0 35.0
LMR33630BRNXT VQFN-HR RNX 12250213.0 191.0 35.0
LMR33630BRNXT VQFN-HR RNX 12250210.0 185.0 35.0
LMR33630CDDAR SO PowerPAD DDA 8 2500366.0 364.0 50.0
LMR33630CRNXR VQFN-HR RNX 12 3000213.0 191.0 35.0
LMR33630CRNXR VQFN-HR RNX 12 3000210.0 185.0 35.0
LMR33630CRNXT VQFN-HR RNX 12250210.0 185.0 35.0
LMR33630CRNXT VQFN-HR RNX 12250213.0 191.0 35.0
