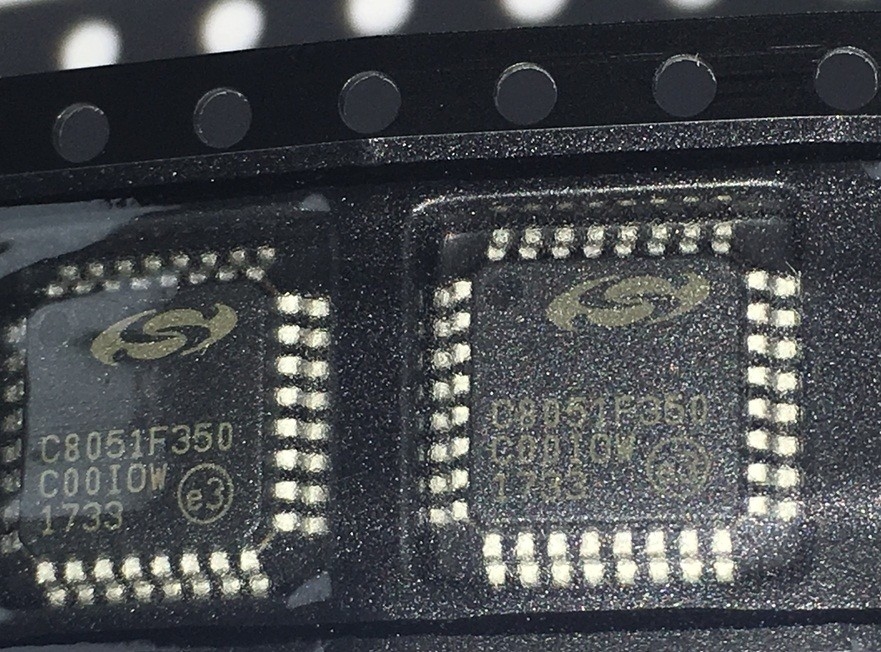

C8051F350 SILICON 8051 متحكم 8 بت 32 LQFP 50 ميجا هرتز 8 كيلو بايت فلاش
SILICON 8051 8 Bit متحكم
,C8051F350
,8051 متحكم 8 بت 32 LQFP
C8051F350 SILICON 8051 series متحكم دقيق IC 8 بت 50 ميجا هرتز 8 كيلو بايت فلاش 32-LQFP
الوصف (ورقة البيانات):
الأجهزة الطرفية التناظرية - 24 أو 16 بت ADC • لا توجد رموز مفقودة • 0.0015٪ غير خطية • معدلات تحويل قابلة للبرمجة تصل إلى 1 كيلو بايت في الثانية • معدد إرسال 8 مدخلات • 1x إلى 128x PGA • مستشعر درجة حرارة مدمج - اثنان من مخرجات التيار DACs 8 بت - المقارنة • التباطؤ القابل للبرمجة ووقت الاستجابة • قابل للتكوين كمصدر للمقاطعة أو إعادة الضبط • تصحيح أخطاء التيار المنخفض (0.4 أوم) على الرقاقة - تسهل دائرة تصحيح الأخطاء على الشريحة السرعة الكاملة ، وتصحيح الأخطاء داخل النظام (لا يلزم وجود محاكي) - توفر نقاط توقف ، مفردة التنقل ، فحص / تعديل الذاكرة والسجلات - أداء فائق لأنظمة المحاكاة باستخدام شرائح ICE ، والقرون المستهدفة ، والمآخذ - منخفضة التكلفة ، جهد إمداد كامل لمجموعة التطوير 2.7 إلى 3.6 فولت - تيار التشغيل النموذجي: 5.8 مللي أمبير عند 25 ميجا هرتز ؛11µA @ 32 kHz - تيار وضع الإيقاف النموذجي: 0.1 µA نطاق درجة الحرارة: -40 إلى +85 ° C
سرعة عالية 8051 درجة مئوية - بنية تعليمات مبطنة بالأنابيب ؛ينفذ 70٪ من التعليمات في 1 أو 2 من ساعات النظام - ما يصل إلى 50 MIPS من الإنتاجية - معالج المقاطعة الموسع الذاكرة - 768 بايت (256 + 512) ذاكرة الوصول العشوائي على الرقاقة - 8 كيلو بايت فلاش ؛قابلة للبرمجة داخل النظام في 512 بايت من القطاعات الطرفية الرقمية - 17 منفذ I / O ؛كل 5 فولت متسامح مع تيار بالوعة عالي - منافذ تسلسلية UART و SMBus ™ و SPI ™ محسّنة - أربعة عداد / مؤقتات 16 بت للأغراض العامة - مصفوفة عداد قابلة للبرمجة 16 بت (PCA) مع ثلاث وحدات التقاط / مقارنة - ساعة الوقت الحقيقي الوضع باستخدام PCA أو الموقت ومصدر الساعة الخارجي. ساعة داخلية بالميغاهرتز - يمكن التبديل بين مصادر الساعة أثناء التنقل 28-Pin MLP أو 32-PIN LQFP Package - 5 × 5 مم بصمة PCB مع 28-MLP.
8051 series Microcontroller IC 8-Bit 50MHz 8KB (8K x 8) FLASH 32-LQFP (7x7) تخصيص:
|
فئة
|
الدوائر المتكاملة (المرحلية)
|
|
جزءا لا يتجزأ - ميكروكنترولر
|
|
|
Mfr
|
معامل السيليكون
|
|
سلسلة
|
C8051F35x
|
|
طرد
|
شريط وبكرة (TR)
|
|
حالة الجزء
|
عفا عليها الزمن
|
|
المعالج الأساسي
|
8051
|
|
حجم اللب
|
8 بت
|
|
سرعة
|
50 ميجا هرتز
|
|
الاتصال
|
SMBus (2-Wire / I²C) ، SPI ، UART / USART
|
|
ملحقات
|
POR ، PWM ، مستشعر درجة الحرارة ، WDT
|
|
رقم I / O
|
17
|
|
حجم ذاكرة البرنامج
|
8 كيلوبايت (8 كيلوبايت × 8)
|
|
نوع ذاكرة البرنامج
|
فلاش
|
|
حجم إيبروم
|
-
|
|
حجم ذاكرة الوصول العشوائي
|
768 × 8
|
|
الجهد - العرض (Vcc / Vdd)
|
2.7 فولت ~ 3.6 فولت
|
|
محولات البيانات
|
A / D 8x24b ؛د / أ 2x8 ب
|
|
نوع المذبذب
|
داخلي
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (تا)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
32-LQFP
|
|
حزمة جهاز المورد
|
32-LQFP (7 × 7)
|
|
رقم المنتج الأساسي
|
C8051F35
|
حول مختبرات السيليكون:
تعد شركة Silicon Labs شركة رائدة في مجال التكنولوجيا اللاسلكية الآمنة والذكية لعالم أكثر اتصالاً.منصة الأجهزة والبرامج المتكاملة وأدوات التطوير البديهية والنظام البيئي الذي لا مثيل له والدعم القوي تجعلنا الشريك المثالي على المدى الطويل في بناء التطبيقات الصناعية والتجارية والمنزلية والحياتية المتقدمة.تسهل مختبرات السيليكون على المطورين حل التحديات اللاسلكية المعقدة طوال دورة حياة المنتج والوصول إلى السوق بسرعة من خلال الحلول المبتكرة التي تحول الصناعات وتنمو الاقتصادات وتحسن الحياة.
فئات المنتجات
جمعيات الكابلات
الدوائر المتكاملة (المرحلية)
الإلكترونيات الضوئية
بلورات ، مذبذبات ، رنانات
العوازل
RF / IF و RFID
مجالس تطوير ، أطقم ، مبرمجون
أطقم
مجسات ومحولات طاقة
لمزيد من المعلومات ، مرحبًا بك في الاتصال بنا عبر ic@icschip.com
التصنيفات البيئية والتصدير
| ينسب | وصف |
|---|---|
| حالة RoHS | متوافق مع ROHS3 |
| مستوى حساسية الرطوبة (MSL) | 3 (168 ساعة) |
| الوصول إلى الحالة | تصل غير متأثر |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |
