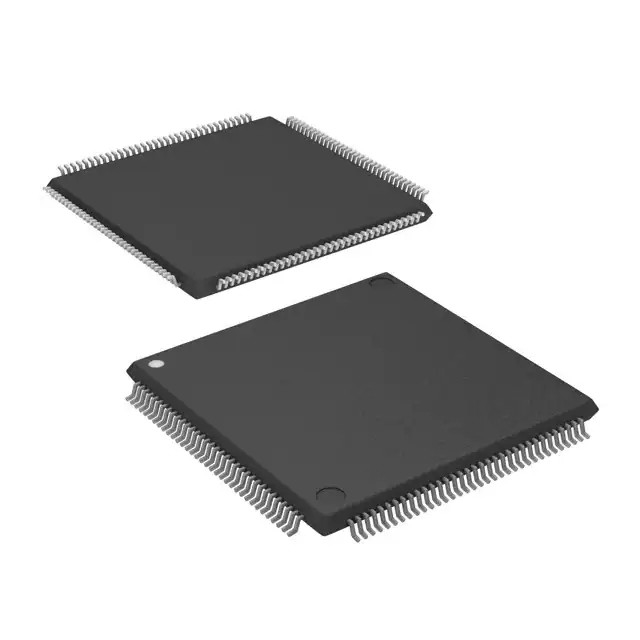

معالج الإشارات الرقمية TMS320VC5409APGE16 الدوائر المتكاملة IC DSP QFP144
معالج الإشارات الرقمية TMS320VC5409APGE16
,DSP QFP144
,TMS320VC5409APGE16
TMS320VC5409APGE16 معالجات الإشارات الرقمية DSP الدوائر المتكاملة QFP144 Texas Instruments ICs
وصف:
معالج الإشارات الرقمية (DSP) ذو النقطة الثابتة TMS320VC5409A (يشار إليه فيما يلي باسم 5409A
ما لم يتم تحديد خلاف ذلك) على بنية هارفارد المعدلة المتقدمة التي تحتوي على برنامج واحد
ناقل الذاكرة وثلاث حافلات ذاكرة البيانات.يوفر هذا المعالج وحدة منطق حسابية (ALU) مع
درجة عالية من التوازي ، ومنطق الأجهزة الخاص بالتطبيق ، والذاكرة الموجودة على الرقاقة ، والذاكرة الإضافية على الرقاقة
ملحقات.أساس المرونة التشغيلية والسرعة في DSP هو تعليمات متخصصة للغاية
تعيين.
برامج منفصلة ومساحات بيانات تسمح بالوصول المتزامن إلى تعليمات وبيانات البرنامج ،
درجة عالية من التوازي.يمكن إجراء عمليتي قراءة وعملية كتابة واحدة في عملية واحدة
دورة.يمكن للتعليمات ذات المخزن المتوازي والتعليمات الخاصة بالتطبيق الاستفادة الكاملة من هذه البنية.
بالإضافة إلى ذلك ، يمكن نقل البيانات بين البيانات ومساحات البرنامج.هذا التوازي يدعم أ
مجموعة قوية من العمليات الحسابية والمنطقية ومعالجة البتات التي يمكن إجراؤها جميعًا في ملف واحد
دورة الآلة.يتضمن الموديل 5409A أيضًا آليات التحكم لإدارة المقاطعات ، المتكررة
العمليات والمكالمات الوظيفية.
المواصفات: معالج الإشارة الرقمية الثابتة IC
| رقم القطعة | TMS320VC5409APGE16 |
|
فئة
|
الدوائر المتكاملة (المرحلية)
|
|
مضمن - DSP (معالجات الإشارات الرقمية)
|
|
|
Mfr
|
شركة Texas Instruments
|
|
سلسلة
|
TMS320C54x
|
|
طرد
|
علبة
|
|
حالة الجزء
|
نشيط
|
|
نوع
|
نقطة ثابتة
|
|
واجهه المستخدم
|
واجهة المضيف ، McBSP
|
|
معدل ساعة
|
160 ميجا هرتز
|
|
ذاكرة غير متطايرة
|
ROM (32 كيلوبايت)
|
|
ذاكرة الوصول العشوائي على رقاقة
|
64 كيلو بايت
|
|
الجهد - I / O
|
3.30 فولت
|
|
الجهد - الأساسية
|
1.60 فولت
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 100 درجة مئوية (ح)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
144-LQFP
|
|
حزمة جهاز المورد
|
144-LQFP (20 × 20)
|
|
رقم المنتج الأساسي
|
TMS320
|
سمات:
بنية متطورة متعددة الحافلات مع ثلاثة حافلات ذاكرة بيانات منفصلة سعة 16 بت تحميل متوازي وواحد
• ناقل ذاكرة برنامج إرشادات المتجر الشرطي
• عودة سريعة من الانقطاع
• وحدة المنطق الحسابي 40 بت (ALU) بما في ذلك أ
• الأجهزة الطرفية على الرقاقة ومبدل أسطواني 40 بت واثنان مستقلان - مُولِّد مُركب 40 بت ومُولِّد لحالة الانتظار قابل للبرمجة بالبرمجيات
• 17- × 17-بت متوازي مضاعف مقترن بتبديل بنك 40 بت مخصص للأضافة غير الموصولة بالأنابيب - دورة مفردة قابلة للبرمجة على الرقاقة قابلة للبرمجة مضاعفة / تراكم (MAC) حلقة (PLL) مولد مع عملية داخلية مذبذب أو مصدر الساعة الخارجية (1) • قارن ، حدد ، وقم بتخزين وحدة (CSSU) لمؤقت واحد 16 بت إضافة / مقارنة تحديد مشغل Viterbi - تحكم بالوصول المباشر للذاكرة (DMA) من ست قنوات
• التشفير الأسي لحساب قيمة الأس - ثلاثة منافذ تسلسلية مخزنة متعددة القنوات قيمة تراكم 40 بت في دورة واحدة (McBSPs) - منفذ مضيف متوازي محسّن 8/16 بت
• اثنان من مولدي العناوين مع ثمانية سجلات للواجهة الإضافية (HPI8 / 16) واثنين من السجلات الإضافية
• التحكم في استهلاك الطاقة مع IDLE1 والوحدات الحسابية (ARAUs) IDLE2 وتعليمات IDLE3 مع
• ناقل البيانات مع حامل الناقل ميزة أوضاع خفض الطاقة • وضع توجيه ممتد لـ 8M × 16 بت
• CLKOUT إيقاف التحكم لتعطيل أقصى برنامج خارجي قابل للعنونة CLKOUT
• منطق المحاكاة المستند إلى المسح على الشريحة ، IEEE Space Std 1149.1 (JTAG) منطق مسح الحدود (2)
• 32K × 16-Bit On-Chip RAM مكونة من: • 144-Pin Ball Grid Array (BGA) (GGU Suffix) - أربع كتل من 8K × 16-Bit On-Chip Dual-Access Program / Data RAM
• 144-Pin Low Profile Quad Flatpack (LQFP) (لاحقة PGE) • 16K × 16-Bit On-Chip ROM مهيأ لذاكرة البرنامج
• 6.25 نانوثانية دورة واحدة لتنفيذ تعليمات النقطة الثابتة (160 MIPS) • واجهة متوازية خارجية محسّنة (XIO2)
• تعليمات 8.33-ns ذات الدورة الثابتة للنقطة الثابتة
• وقت تنفيذ العمليات ذات التعليمات الفردية - التكرار والكتل - التكرار (120 MIPS) لرمز البرنامج
• جهد إمداد 3.3-VI / O (160 و 120 MIPS)
• تعليمات Block-Memory-Move لتحسين إدارة البرامج والبيانات
• 1.6-V Core Supply Voltage (160 MIPS)
• تعليمات مع معامل كلمة طويل 32 بت
• جهد إمداد القلب 1.5-V (120 MIPS) (1) لا يتوفر مذبذب على الرقاقة في جميع أجهزة 5409A.
