AD009-01T OTP MCU IC مناسب لمختلف منتجات التحكم عن بعد بالأشعة تحت الحمراء
جهاز التحكم عن بعد بالأشعة تحت الحمراء MCU IC
,OTP MCU IC
,AD009-01TMCU IC
AD009-01T جهاز التحكم عن بعد بالأشعة تحت الحمراء OTP MCU IC مناسب لمختلف منتجات التحكم عن بعد بالأشعة تحت الحمراء
AD009 جهاز التحكم عن بعد بالأشعة تحت الحمراء IC OTP MCU مناسب بشكل أساسي لمختلف منتجات التحكم عن بعد بالأشعة تحت الحمراء بتنسيق واحد
AD009-01T:

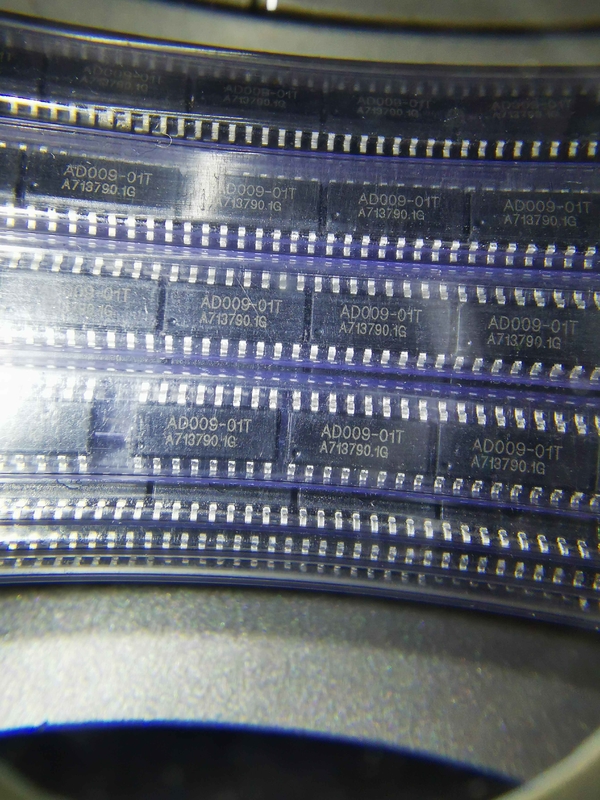

حزمة AD009-01T SOP16 ، عبارة عن متحكم دقيق بتعليمات RISC 4 بت ، تذبذب RC مدمج ودائرة محرك انبعاث الأشعة تحت الحمراء ، بما في ذلك 0.6K * 12 بت PROM ، 12 منفذ I / O.دعم ما يصل إلى 91 زرًا ، وهي مناسبة بشكل أساسي لمختلف منتجات التحكم عن بعد بالأشعة تحت الحمراء بتنسيق واحد
سمات :
جهد تشغيل منخفض 1.8 فولت ~ 3.6 فولت
استهلاك منخفض للطاقة ، تيار الاستعداد: لوحة مفاتيح من النوع T <3uA ، M-type <1uA (VDD = 3.0V)
0.6K * 12 بت ROM OTP ، 32 * 4 بت SRAM
12 منفذ إدخال / إخراج ، مؤقت 8 بت
مذبذب RC مدمج
انحراف التردد ± 2.0٪ (الجهد 1.8 ~ 3.6 فولت ، درجة الحرارة -20 ~ 70 ℃)
دائرة سائق IR LED مدمجة
ل IOL = 210mA @ VDD = 3V & VOL = 0.3V
إعادة تشغيل دائرة إعادة التشغيل المدمجة ، إعادة ضبط الجهد المنخفض ، إعادة ضبط WDT
AD009-08:
وصف
AD009-08 عبارة عن كمبيوتر صغير ذو سعة صغيرة أحادية الشريحة مزود بجهاز تحكم عن بعد بالأشعة تحت الحمراء.يمكن أن يوفر مذبذب الكريستال ، الصمام الثلاثي ، والمكثف.يتم تعبئته في SOP16 ويدعم ما يصل إلى 91 زرًا.إنها تستخدم بشكل أساسي لتطوير منتج واحد للتحكم عن بعد بالأشعة تحت الحمراء.
سمات :
جهد العمل 1.8 فولت ~ 3.6 فولت
دائرة CMOS ، استهلاك منخفض للطاقة ، تيار الاستعداد <3uA
12 منفذ إدخال / إخراج مشترك
مذبذب RC مدمج
إزاحة التردد ± 1.2٪ .typ @ VDD = 1.8V ~ 3.6V ، T = 25
ش دائرة سائق IR LED مدمجة
محرك IOL الحالي = 210mA .typ @ VDD = 3V & VOL = 0.3V
u إعادة تشغيل الطاقة المضمنة ، إعادة ضبط الجهد المنخفض ، إعادة ضبط WDT
AD009-041:
AD009-041 عبارة عن متحكم دقيق OTP ذو 4 بت مخصص للتحكم عن بعد بالأشعة تحت الحمراء ، بما في ذلك 2K * 12 بت ROM ، 32 * 4 بت SRAM ، تذبذب RC المدمج ودائرة محرك انبعاث الأشعة تحت الحمراء ، باستخدام حزمة SOP16 ، يمكن أن تدعم 66 مدخلات رئيسية ، أقل طرفية المكونات والجودة والأداء المستقران ، ومناسبة بشكل أساسي لتطوير منتجات التحكم عن بعد بالأشعة تحت الحمراء في السوق الراقية.
سمات:
جهد العمل 1.8 فولت ~ 3.6 فولت
انحراف تردد التذبذب المدمج في درجة حرارة الغرفة ≤ ± 1.0٪
-20 ℃ ~ 70 انحراف التردد 2.0٪
دائرة سائق IR LED مدمجة
محرك الأقراص الحالي 240mA@VDD=3.0V&Vol=0.3V.
10 منافذ إدخال / إخراج مشتركة + منفذ إدخال واحد
الاستعداد الحالي حوالي 1uA
1 مؤقت 8 بت
تردد الناقل ، يمكن تعديل دورة العمل بشكل تعسفي
إعادة تشغيل الطاقة المضمنة ، إعادة ضبط الجهد المنخفض ، دائرة إعادة ضبط WDT
يحتوي SRAM على وظيفة الحماية من خفض الطاقة
